Avui 1 de març de 2021 s’ha activat una balisa a la banda de 70cm amb el patrocini de la Unió de Radioaficionats de Catalunya, URCAT. La balisa és de construcció pròpia en un disseny liderat per EA3CNO, Antoni Navarro. La freqüència ha estat coordinada amb l’equip de balius IARU regió 1. Està situada a la Serralada de Marina amb l’objectiu de proporcionar una bona mesura de la propagació per conducte troposfèric sobre el Mediterrani.
Indicatiu: ED3YBF
Freqüència: 432.405 MHz
Potència= 2,5W
Locator: JN11CL
Antena: Big Wheel omnidireccional 2dBd
PIRE= 7,123 dBW
Alçada: 390m sobre nivell del mar
Modulació: A1A ( CW )

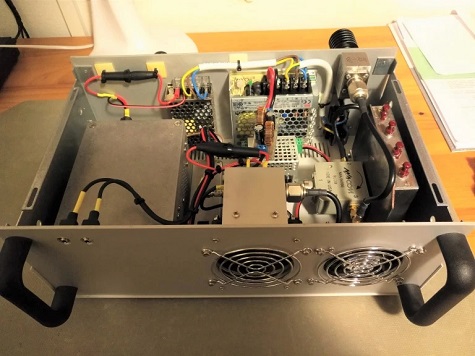

El circuit es basa en un oscil·lador compensat en temperatura (TCXO) per a generar una portadora estable. El missatge en CW es genera usant un micro-controlador PIC segons el patró: ED3YBF JN11CL <10 sec de portadora> <10 sec de silenci> . La sortida RF es filtra amb un filtre interdigital pas-banda per a atenuar senyals no desitjats per sota de -60dB tal com exigeix la normativa IARU. S’inclou un circulador per a protegir el pas final en cas de ROE a l’antena i un descarregador de descàrregues atmosfèriques.
El detall exacte del muntatge tant de la part RF com el micro-controlador estan ublicats al blog d’en EA3CNO.
Hi ha disponible un llibre de visites per a anotar informes de recepció.
Font: URCAT
Si t’ha agradat llegir aquesta notícia, associa’t a URCAT, l’Associació Nacional dels Radioaficionats Catalans
