Darrerament EA3CNO, Antoni, ha construït una rèplica d’una Màquina Enigma. En reproduïm l’article per el seu interés.
Enigma va ser una màquina dissenyada per xifrar i desxifrar missatges. Inventada per Arthur Scherbius, es va posar a la venda el 1923 per a un ús comercial. El 1926, l’Armada alemanya la va adoptar per a ús militar i poc després el seu ús es va estendre a les altres forces armades alemanyes, especialment durant la Segona Guerra Mundial.La seva facilitat de maneig i la seva aparent robustesa criptogràfica van ser les raons principals per a la seva implantació. Els alemanys confiaven tant en el seu encriptat amb més de 150 bilions de combinacions possibles, que la van considerar segura.
L’any 2019 en una visita al museu de Bletchley Park vaig poder contemplar una màquina Enigma original, en perfecte estat de conservació. Sempre em va cridar l’atenció el funcionament.
Actualment es pot adquirir un kit per al muntatge d’una rèplica electrònica de la màquina Enigma, anomenada Enigma-E. El kit consta de dues plaques de circuit imprès, amb tots els components pel muntatge. Les imatges corresponen a les dues plaques amb els components muntats. El kit també conté una caixa metàl·lica per muntar les plaques de circuit imprès. Per donar un aspecte més real al muntatge, construiré una caixa de fusta, per substituir la caixa metàl·lica, on s’allotjaran les plaques.

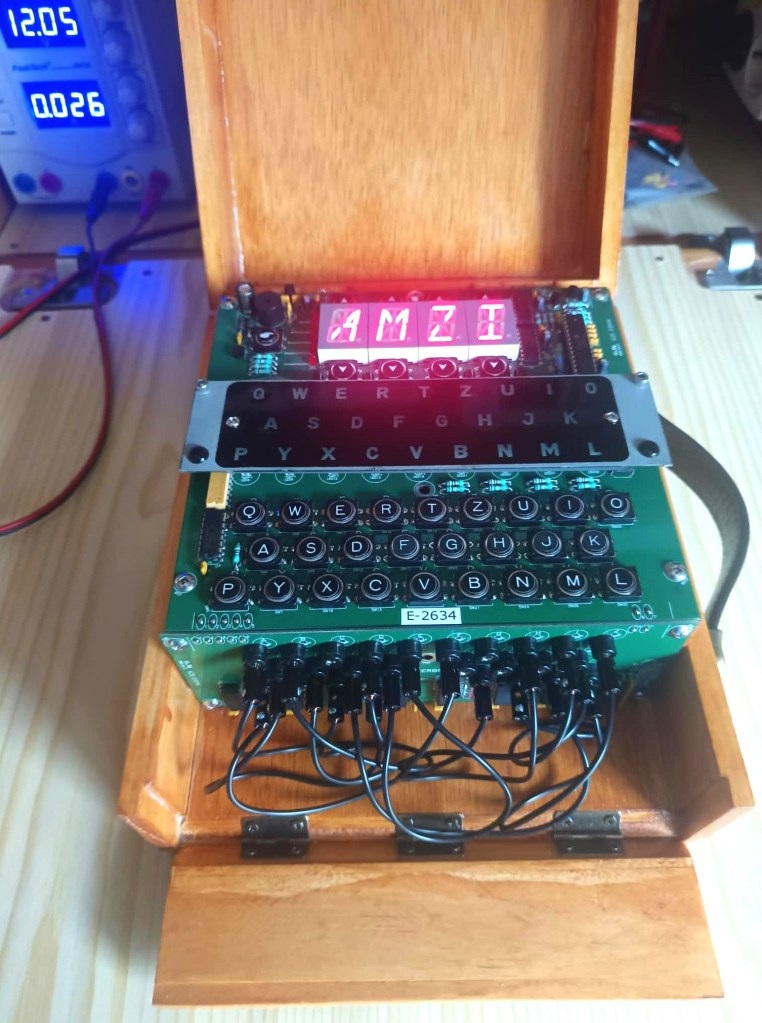

La caixa s’ha vernissat de color roure, que dóna un acabat força semblant al de les màquines Enigma originals. La part frontal de la caixa ha de ser abatible per tenir un accés fàcil al “claviller”. Això s’aconsegueix tallant a bisell la part inferior de la caixa i la peça frontal. Totes dues queden subjectes mitjançant tres frontisses. A les imatges següents, es pot veure la caixa envernissada, les plaques de circuit imprès col·locades a dins i l’acabat final.
Per veure i comprovar el funcionament d’Enigma-E, he configurat la màquina amb els ajustaments (codis) que es descriuen més endavant, i he codificat un missatge. El missatge és:
JTPG NCIO TIT

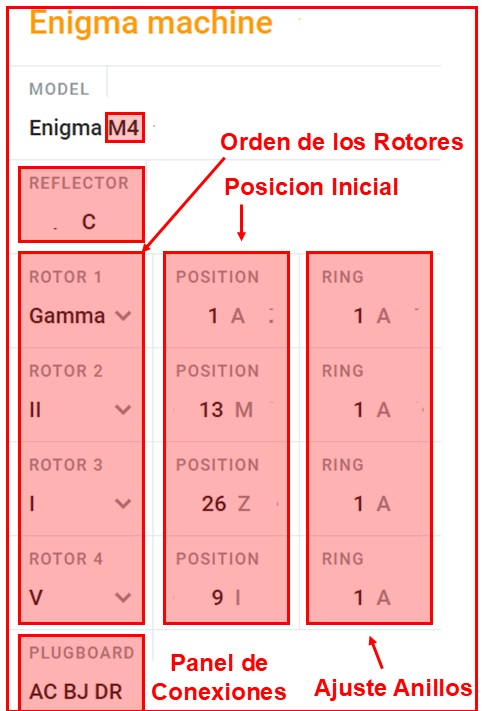

Per comprovar si el procés de codificació ha estat correcte, he utilitzat una rèplica virtual de la màquina. Per descodificar aquest missatge, primer cal configurar la màquina. En aquest cas, després d’obrir el link, cal canviar els ajustaments que han de quedar com els del requadre següent:
Primer esborrar el missatge escrit al requadre Plaintext (Text Pla)
Els paràmetres de configuració són els següents:
- Model- Enigma: M4
- Reflector: C
- Ordre dels rotors: Gamma II IV
- Ajust inicial rotors AMZI
- Ajust inicial Anells AAAA
- Panell de connexions AC BJ DR
El missatge s’escriu al quadre (Plaintext) en grups de quatre lletres. Amb aquesta configuració el missatge s’ha descodificat correctament.
Durant la Segona Guerra Mundial, els codis per codificar o descodificar els missatges es canviaven cada dia, o de vegades dues vegades per dia. La màquina Enigma M4 (4 rotors) és la que utilitzaven els U-Boats Alemanys, en disposar de quatre rotors és la que va ser més difícil de desencriptar, per part dels aliats.
Els missatges es transmetien per ràdio en codi Morse, en grups de quatre o cinc lletres. Els dos primers grups de lletres, contenien la clau per a la descodificació, es repetien al final de cada missatge. Aquesta clau al costat del llibre de codis donaven la informació de la posició dels rotors i dels ponts del panell de connexions.
Font i crèdits: EA3CNO – Antoni
